KYN28-12(GZSI-12Z) 铠装中置式交流金属封闭开关设备031-036


产品概述
KYN28-12铠装中置式交流金属封闭开关设备(以下简称开关柜),是我公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品,可取代各种老型的金属封闭开关设备。
KYN28-12铠装中置式金属封闭开关设备适用于.. 3.6-12KV三相交流.. 50HZ电网,作为接受和分配电能,并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合.. IEC298《额定电压.. 1KV以上.. 52KV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关盒控制设备共用条款》,我国.. GB3906《3-36KV交流金属封闭开关设备》及.. DL404《户内交流高压开关柜订货条件》,德国.. DIN.VDE0670《额定电压.. 1KV以上的交流开关设备》等标准的要求。并具有完善、可靠的防误操作功能。

使用环境条件
● 周围空气温度:上限+40℃,下限-10℃;
● 相对湿度:日平均值不大于95%,月平均值不大于90%;
● 海拔高度:不超过1000m;
● 地震烈度不超过.. 8度;
● 无火灾,爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。
● 当使用条件超出上述范围时,应由用户与我公司协商,确定允许范围及技术措施。
注:①相对温度大于.. 70%时应接通电加热器。
  ②凡海拔高度超过.. 1000m的地方,按.. JB/Z102-71规定处理。..

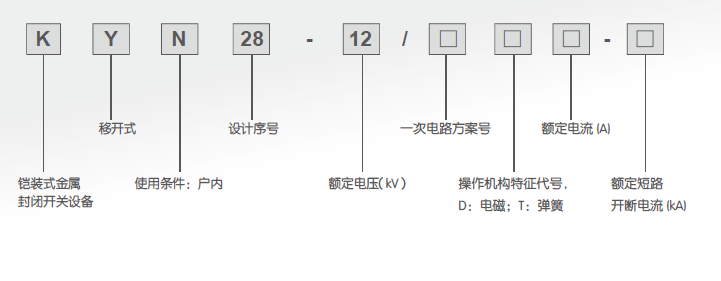

型号及其含义




主要技术参数


产品结构说明

开关设备按.. GB3906-2006中的铠装金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件(即手车)两大部分组成(见图.. 1)。柜体分四个单独的隔室,外壳防护等级为.. IP4X,各小室和断路器室门打开时防护等级为.. IP2X。具有架空进出线、电缆进出线及其它功能方案,经排列、组合后形成一套完整的配电系统装置。本开关设备可以从正面进行安装、调试和维护,因此它可以背靠背、组成双重排列和靠墙安装,提高了开关设备的安全性、灵活性、减少了占地面积。
外壳及其他
开关设备的主柜架是选用进口敷铝锌薄钢板,经.. CNC机床加工并采用多重折边工艺,使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用的优点,而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构,用拉铆螺母和高强度的螺栓联接而成,这样使加工生产周期短、零部件通用性强、占地面积小,便于组织生产。
手车
手车骨架也采用薄钢板经.. CNC机床加工后组装而成。手车与柜体绝缘配合,机械联锁安全、可靠、灵活。根据用途不同,手车分断路器手车、电压互感器手车、计

[1] [2] [3]  下一页
